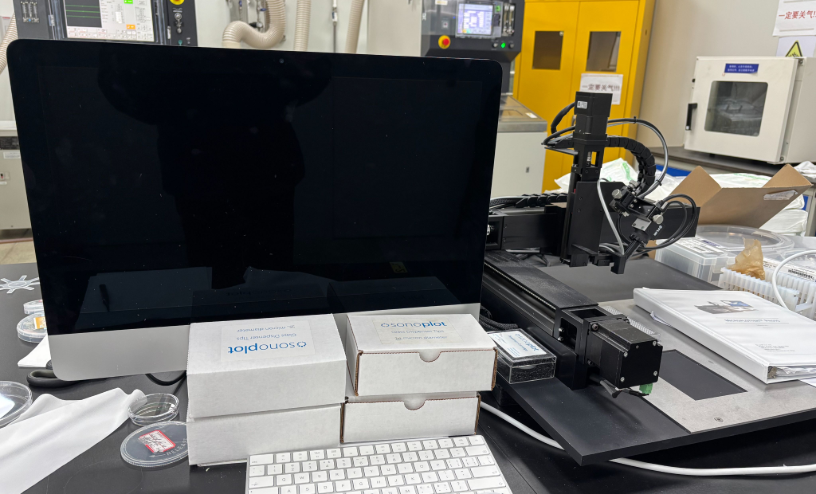

| 型号： | PROTO |
|---|---|
| 功能： | 1. 平台移动范围: X轴300 mm，Y轴300 mm，Z轴60 mm； 2. 可放置基底尺寸为250mm*250mm； 3. 喷头自吸式供液方式 4. 最小可做线宽尺寸可优于30um； 5. 可打印溶剂黏度450cps以下； 6. 打印微结构为非离散型，包括线和薄膜一次打印须为连续结构； 7. 打印液滴与基底无撞击力，不会产生卫星点； 8. 可编辑打印图形：点阵列、连续性线、折线、圆弧、连续薄膜等； 9. 具备实时CCD视频采集监控系统 |
| 工程师： | 张老师 / (021) 34206126-6029 |
| 设备地点： | 西区封装I区 |
| 设备编号： | WPK1MNDS1 |
微电子与柔性电子：打印导电图案、电极、天线等，用于传感器和柔性电子器件研发。 生物医学：制作生物芯片、微阵列、细胞支架，以及用于组织工程和微流控分析的结构。 材料研究：打印纳米结构、功能薄膜，用于探索新材料特性和应用。 光学与传感：制造微透镜、光栅、光波导及化学或生物传感器。 快速原型制造：加速新产品或器件开发，替代部分光刻工艺。
基于微流控喷墨技术和机械控制系统，通过精确定位和液体分配实现图案的打印

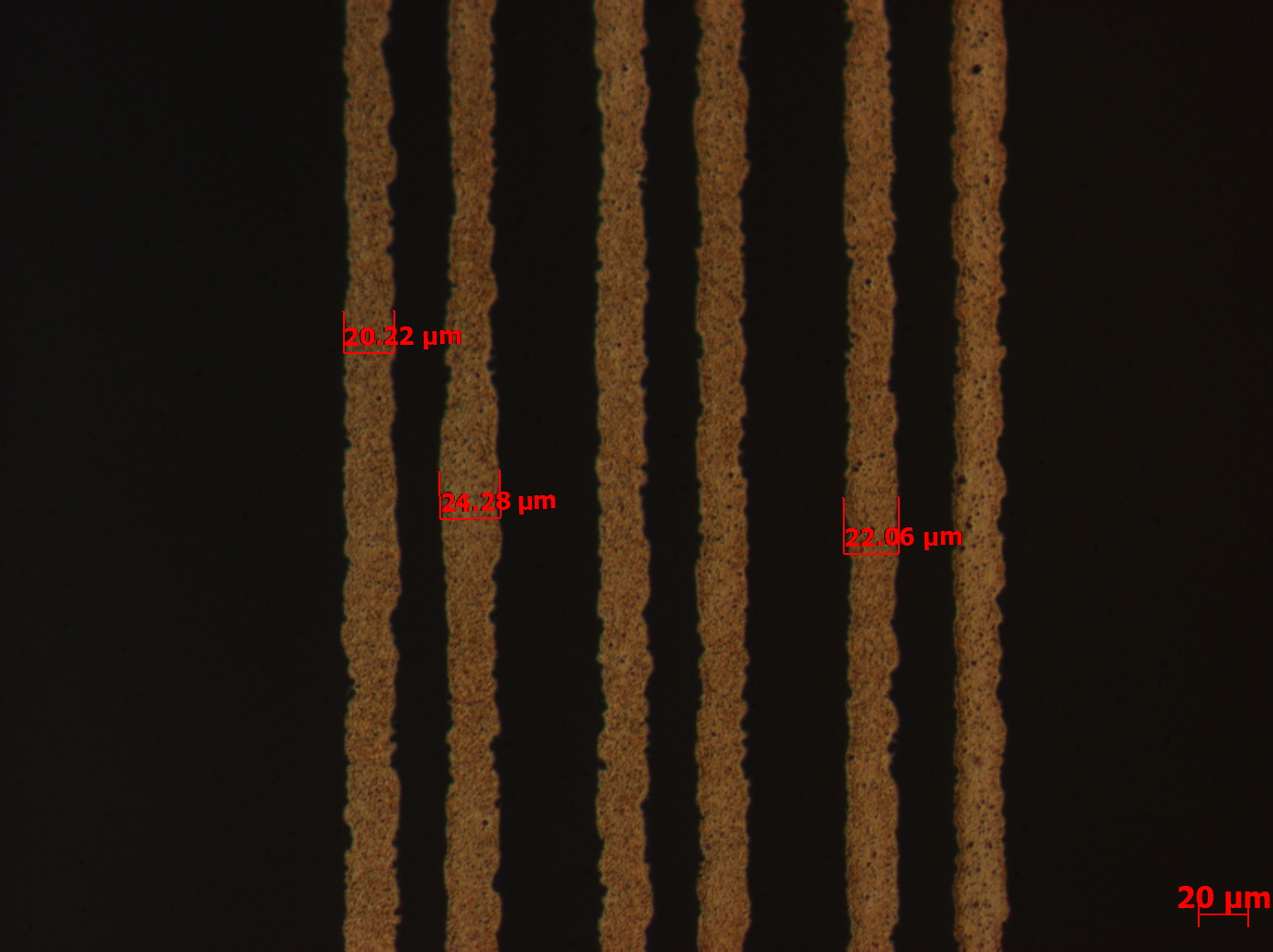

玻璃衬底，1um针头
1、样品需提前与工艺老师确认
2、样品正面与背面均需要保持平整洁净
3、可自行携带墨水和针头
1、样品需提前与工艺老师确认。
2、样品正面与背面均需要保持平整洁净。
需对衬底进行湿法和等离子体清洗
