为了满足学校广大师生的科研需求,AEMD平台新购置的全自动薄膜干涉测厚仪(微区)(设备编号:ETE3TMS01)已完成安装调试,即日起开放运行。各位用户老师、同学可在AEMD预约系统里预约使用,特此公告。

测量显微镜介绍:

主要用途:

该设备可对样品进行无接触的无损测量,可测量薄膜厚度,测量迅速、操作简单,精度通常可达到纳米级。波长范围可以从紫外到红外可选,用来测量超薄膜、多层薄膜厚度等等,薄膜厚度从几纳米到百微米范围,自动样品台可以实现晶圆表面的自动厚度mapping。对于图形片测量,需要聚焦型光斑,并配合图形识别功能以实现精准微区位置的测量。在AEMD平台主要用于介质薄膜、有机薄膜、aSi等的厚度测量,对于已经图形化的图形,利用图形识别功能实现自动化微区测量。

技术指标:

波长范围190-1700nm,厚度测试范围4nm~115um,准确度0.2%或1nm(取较大者),光斑大小:17um(15X物镜,250um孔径),样品台直径200mm,XY移动平台,软件具有图形识别功能,可以快速自动多点测量有图形的晶圆。

设备工作原理简介:

光学膜厚仪利用光学反射干涉的原理,对膜厚的厚度及光学常数进行非接触的无损测量。

典型使用案例:

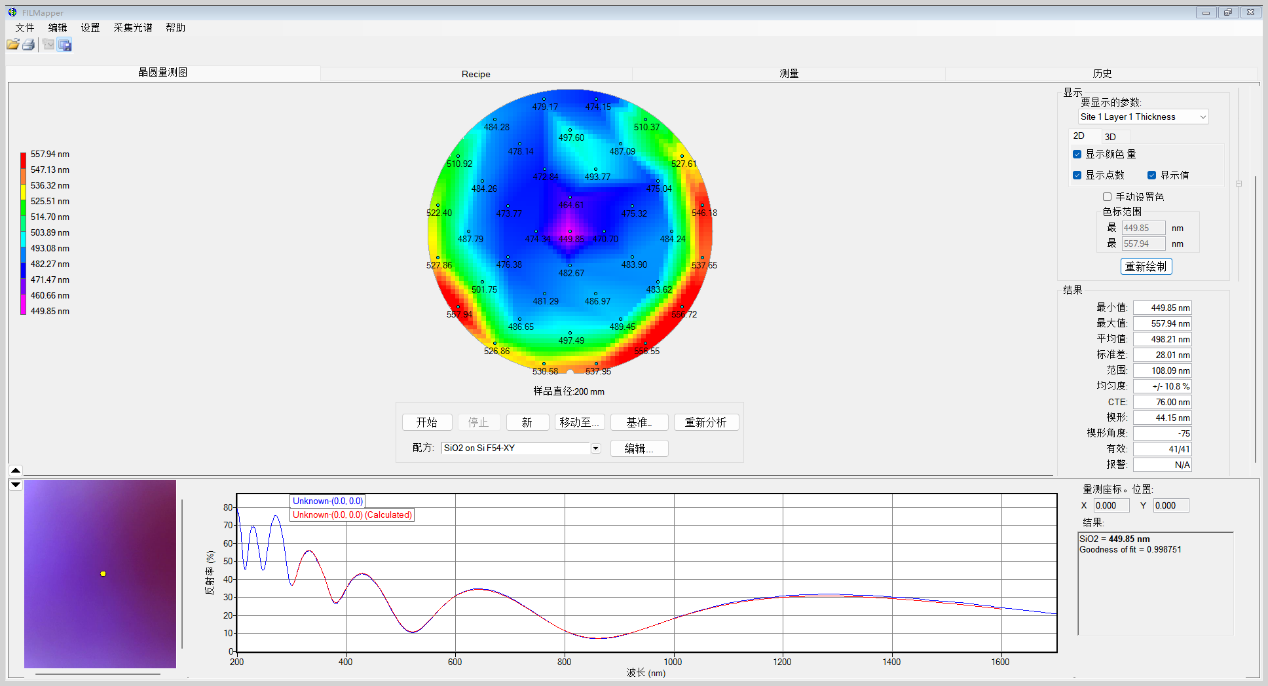

氧化硅薄膜经过CMP工艺后的厚度分布图:

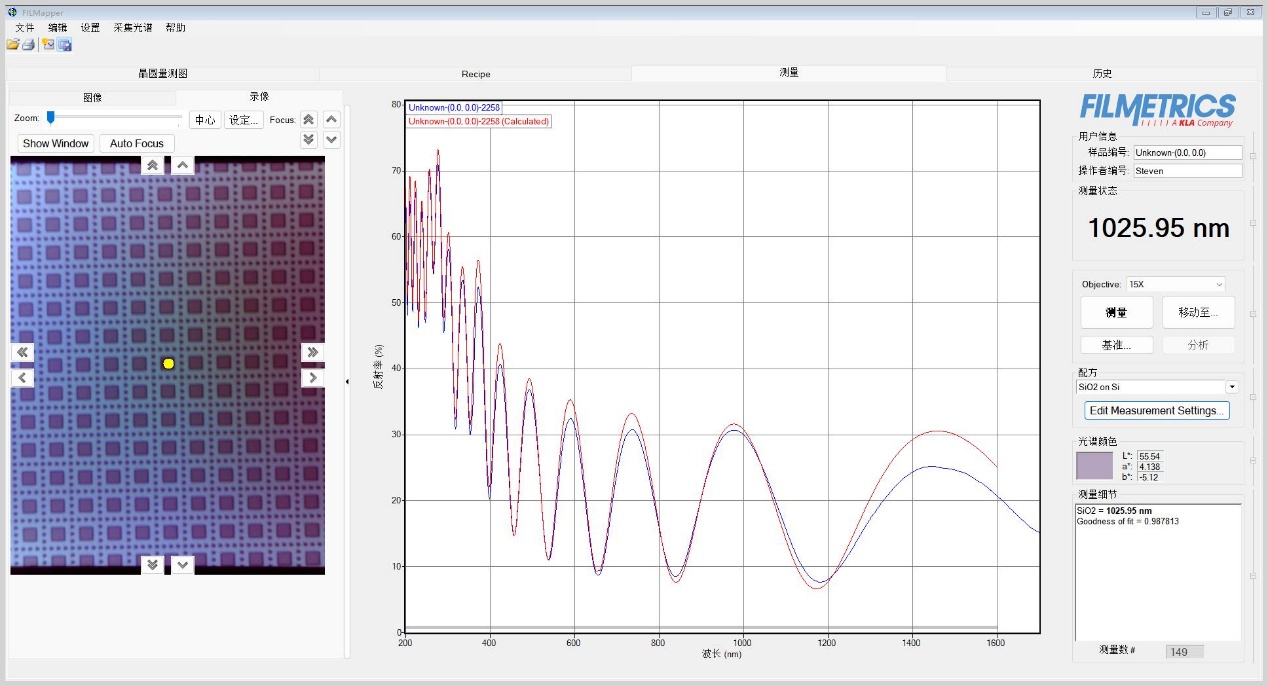

17μm微光斑在SiO2图形片上20μm×20μm方形区域的微区测量:



设备名称:全自动薄膜干涉测厚仪(微区)

设备编号:ETE3TMS01

工艺工程师:瞿老师;邮箱:[email protected] 电话:(021) 34207734-8003

设备地点:东区薄膜Ⅳ区



设备详细介绍查看路径:AEMD官网-平台设备-表征与测试

AEMD官网网址:https://aemd.sjtu.edu.cn/

AEMD实验室设备预约管理系统访问网址:https://aemd-lims.sjtu.edu.cn/



感谢您对AEMD平台的关注!

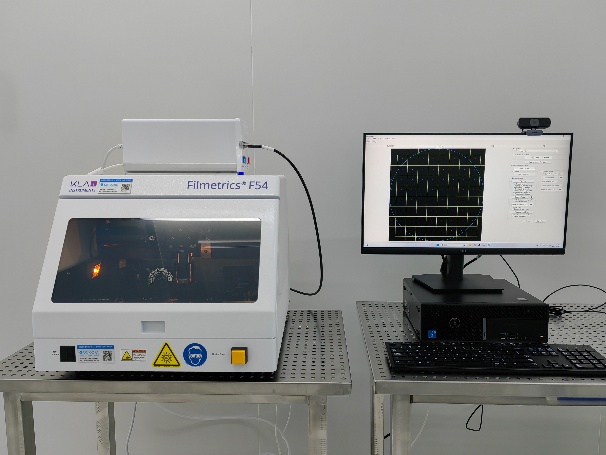

设备照片:
